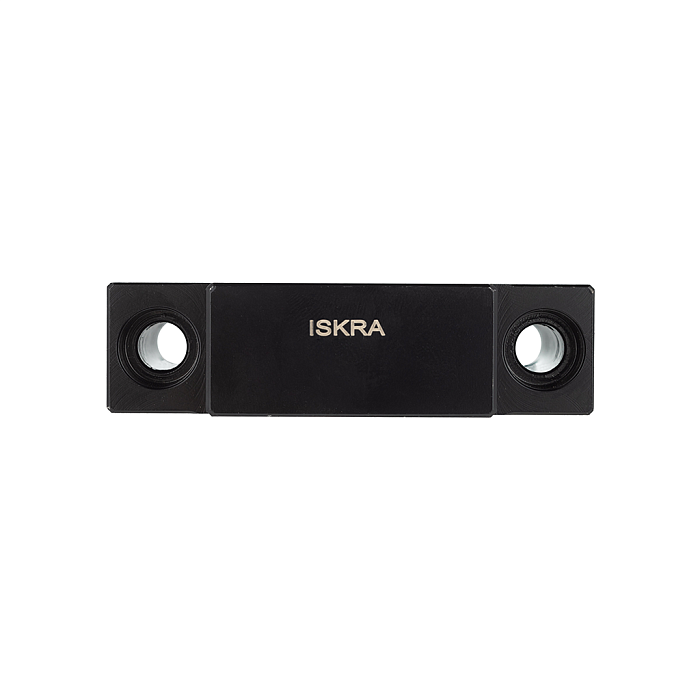

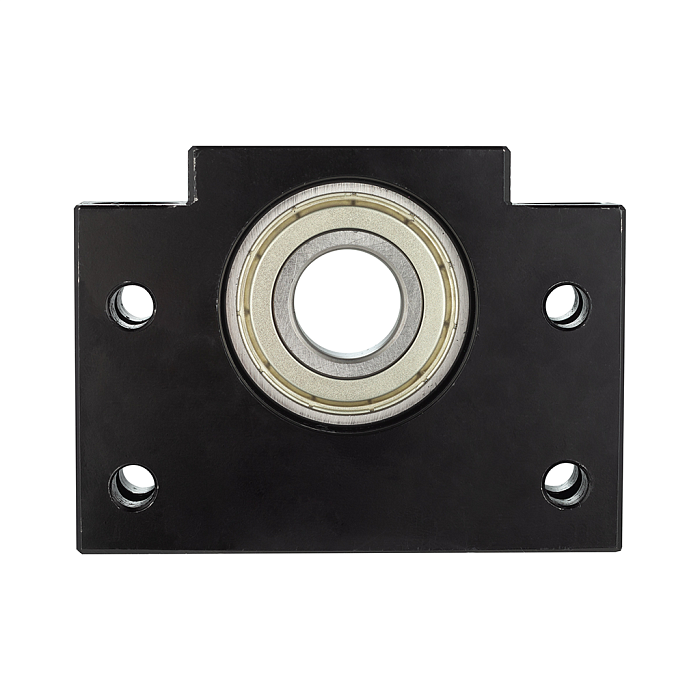

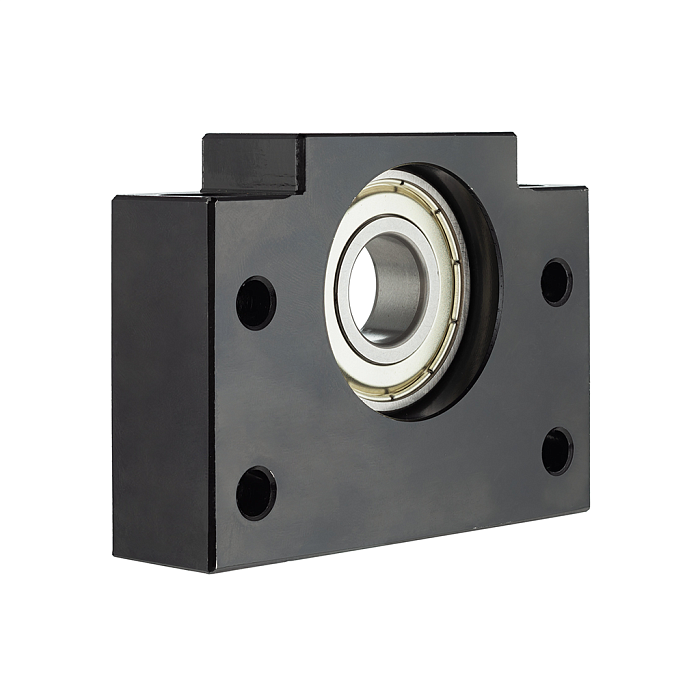

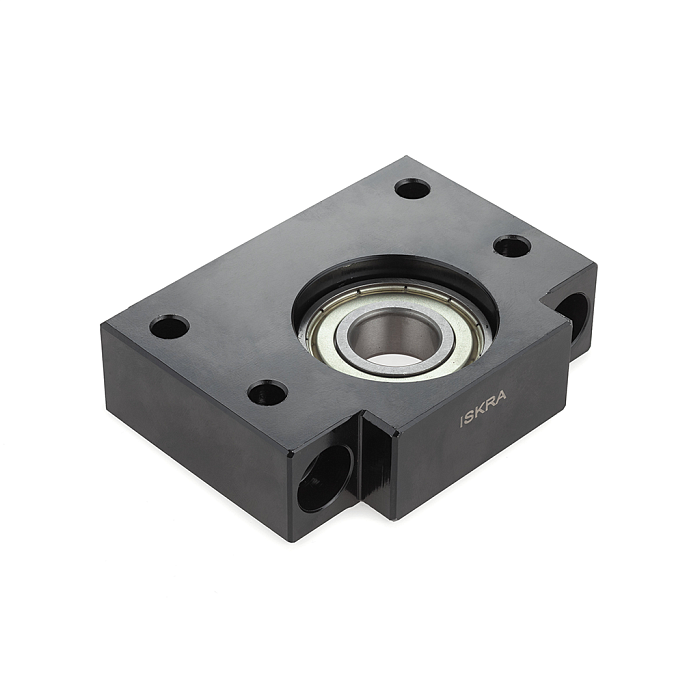

Опора ШВП BF20 ISKRA

54.47 BYN

- +

Сравнить Отложить

Артикул:	BF20-ISKRA
Бренд:	ISKRA
Размер h, мм:	34 ±0,02
Межцентровое расстояние крепежных отверстий E, мм:	22
Диаметр вала d1, мм:	20

Опора ШВП BF20 ISKRA — вспомогательный элемент шарико-винтовой передачи. Используется для фиксации винта ШВП и обеспечения корректного хода приводной части. Применяется в промышленном оборудовании, 3D-принтерах и станках с системой ЧПУ. Диаметр отверстия под вал равен 20 мм. Ширина опоры составляет 88 мм, длина — 26 мм, высота — 60 мм. Подшипник — 6004ZZ. Вес элемента равен 0,77 кг.

Ширина выступа B1, мм:	52
Высота от основания опоры до выступа H1, мм:	50
Диаметр отверстия X, мм:	9
Диаметр отверстия Y, мм:	14
Размер шляпы Z, мм:	8,5
Расстояние от центра подшип. до края опоры b, мм:	44 ±0,02
Диаметр отверстий d2, мм:	6,6
Межцентровое расстояние крепежных отверстий P, мм:	70
Длина L, мм:	26
Высота H, мм:	60
Подшипник:	6004ZZ
Стопорное кольцо:	S20
Ширина B, мм:	88
Вес, кг:	0,77
