В наличии: 77 шт

Опора ШВП BF17 ISKRA

54.47 BYN

- +

Сравнить Отложить

Артикул:	BF17-ISKRA
Бренд:	ISKRA

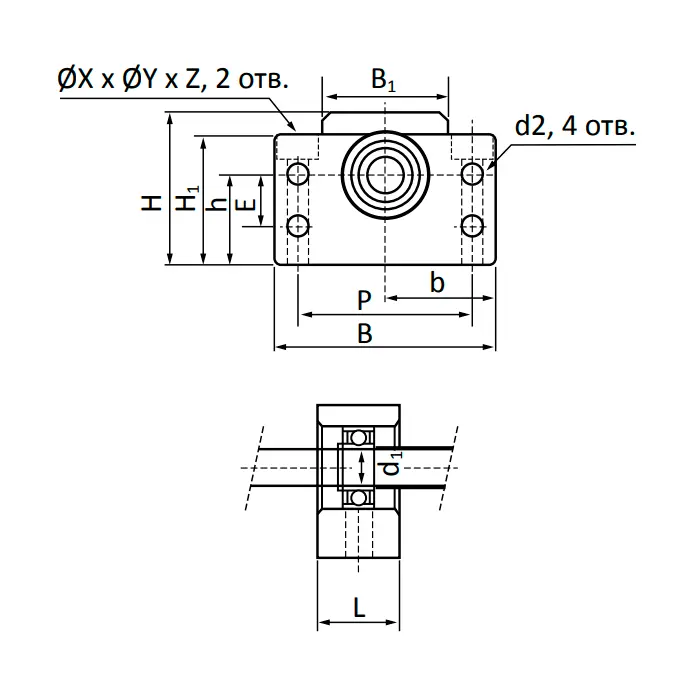

Размер h, мм:	39 ±0,02
Межцентровое расстояние крепежных отверстий E, мм:	28
Диаметр вала d1, мм:	17

Опора ШВП BF17 ISKRA — вспомогательный элемент шарико-винтовой передачи. Используется для фиксации винта ШВП и обеспечения корректного хода приводной части. Применяется в промышленном оборудовании, 3D-принтерах и станках с системой ЧПУ. Диаметр отверстия под вал равен 17 мм. Ширина опоры составляет 86 мм, длина — 23 мм, высота — 64 мм. Подшипник — 6203ZZ. Вес элемента равен 0,75 кг.

Ширина выступа B1, мм:	50
Высота от основания опоры до выступа H1, мм:	55
Диаметр отверстия X, мм:	9
Диаметр отверстия Y, мм:	14
Размер шляпы Z, мм:	8,5
Расстояние от центра подшип. до края опоры b, мм:	43 ±0,02
Диаметр отверстий d2, мм:	6,6
Межцентровое расстояние крепежных отверстий P, мм:	68
Длина L, мм:	23
Высота H, мм:	64
Подшипник:	6203ZZ
Стопорное кольцо:	S17
Ширина B, мм:	86
Вес, кг:	0,75
